NAND-Gatter
2/2
|
|||||
 |
|||||
| Erweiterung

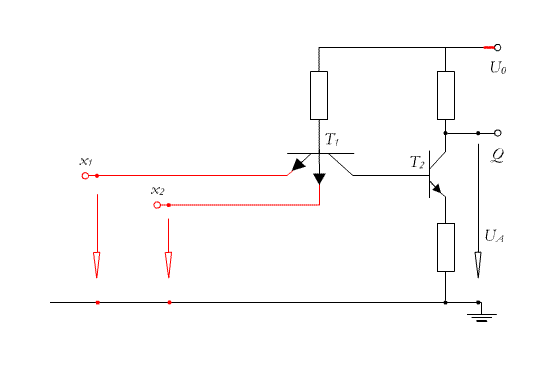

des UND-Gatters um einen Verstärker => NAND-Gatter Grundschaltung der TTL-Technik, denn mit NAND-Gattern sind alle logischen Verknüpfungen implementierbar. Nachteil: Beim Umschalten müssen am Ausgang liegende Lastkapazitäteten schnell umgeladen werden, über den Widerstand geschieht dieses nur sehr langsam. |
|||||
